Gura Kurve 90° Stahlrahmen, Kunststoffröllchen, Bahnbreite 300 mm

  • Das modulare System für zügigen Materialfluss
  • Hochwertig verarbeitet
  • Ideale Ergänzung im Fördersystem
Planungsservice
Planungsservice
Gura Kurve 90°

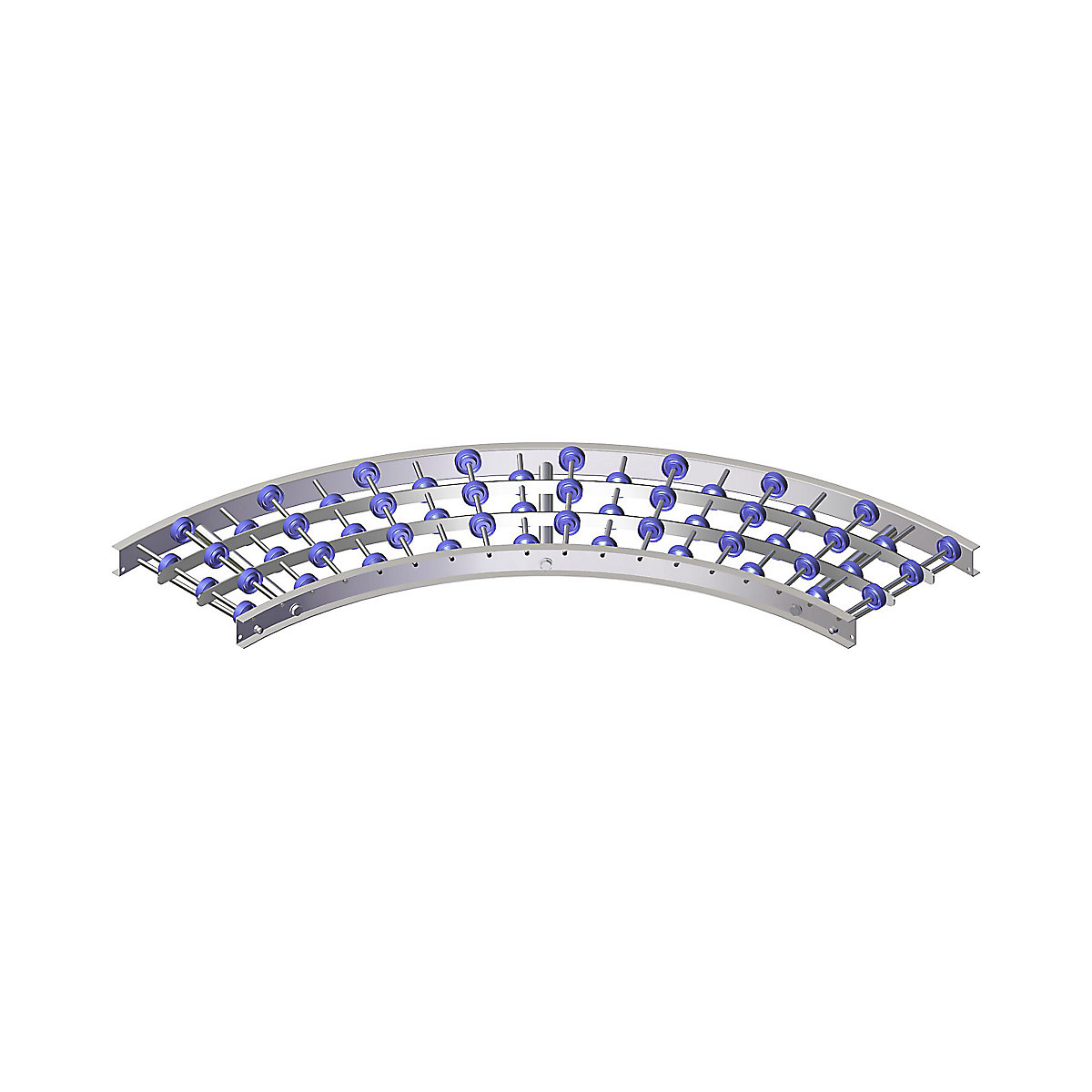

Gura Kurve 90°, Stahlrahmen, Kunststoffröllchen, Bahnbreite 300 mm, Achsabstand 100 mm
Gura Kurve 90° (Produktabbildung 2)
Gura Kurve 90° (Produktabbildung 3)
Gura Kurve 90° (Produktabbildung 4)
Gura Kurve 90°, Stahlrahmen, Kunststoffröllchen, Bahnbreite 300 mm, Achsabstand 75 mm

Art-Nr.: 903473 49

Gura Kurve 90°, Stahlrahmen, Kunststoffröllchen, Bahnbreite 300 mm, Achsabstand 100 mm
Achsabstand [mm]: 100, Fördergutlänge [mm]: 300 – 1000, Gewicht [kg]: 11.2

339,- €
Preis / Stück (netto)


Gute Gründe, bei uns einzukaufen
  • Bis zu 15 Jahre Garantie
  • 30 Tage Rückgaberecht
  • Kostenloser Versand ab 300€
  • Schnelle Lieferung

Wir helfen Ihnen gerne weiter
0800 531 49 49

Produktbeschreibung

Stabile Seitenprofile aus verzinktem Stahl, 20 x 60 x 20 mm. Kugelgelagerte Stahl- oder Kunststoffröllchen, Ø 48 mm. Versetzte Anordnung der Röllchen von Achse zu Achse bei gleicher Anzahl Röllchen / Achse.
Die Unterseite des Fördergutes muss eben, fest und glatt sein.

Statische Tragfähigkeit 200 kg pro Meter Bahnlänge bei 1 m Stützabstand.

Zusammenstellung
Benötigte Förderstrecke aus Einzelbahnstücken zusammenstellen. Bedarf an Geraden und Kurven festlegen. Bahnbreite nach der größten und Achsabstand nach der kleinsten Größe des Fördergutes bestimmen.
Bei Achsabstand 75 mm beträgt die Effektivlänge bei 1 m = 975 mm, bei 2 m = 1950 mm.

Bevorzugt stationär in geschlossenen, trockenen Räumen. Geräuscharmer Lauf.
Sonderausführungen, Kurven 45° und Durchgänge auf Anfrage.
Doppelständer und Seitenführungen finden Sie unter Kombinationen bzw. Zubehör.
  • Das modulare System für zügigen Materialfluss
  • Hochwertig verarbeitet
  • Ideale Ergänzung im Fördersystem
Planungsservice
Planungsservice

Technische Daten

Anlieferungmontiert
Ausführung RahmenStahl, verzinkt
Bahnbreite300 mm
Bauhöhe69 mm
Fördergutbreite150 – 400 mm
Gesamtbreite340 mm
Kurve90 °
Kurveninnenradius800 mm
ProdukttypLeicht-Röllchenbahnen
Röllchen-MaterialKunststoff
Röllchen-Anordnung3 : 3
Rollendurchmesser48 mm
Tragfähigkeit bei 1 m Stützabstand200 kg
BildanleitungPDF anzeigen
