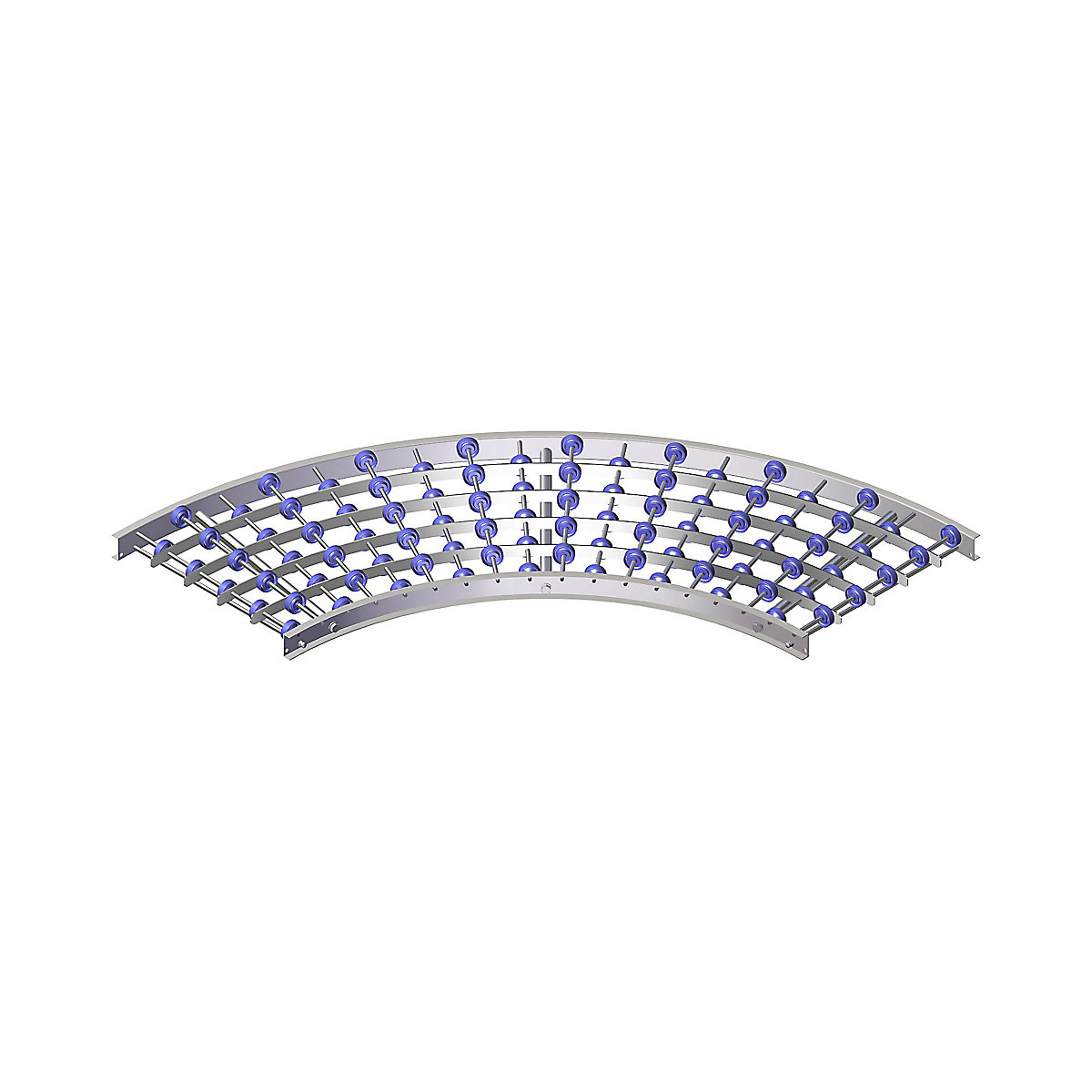

Gura Kurve 90° Stahlrahmen, Kunststoffröllchen, Bahnbreite 500 mm
- Das modulare System für zügigen Materialfluss
- Hochwertig verarbeitet
- Ideale Ergänzung im Fördersystem
Planungsservice
Art-Nr.: 903500 49
Gura Kurve 90°, Stahlrahmen, Kunststoffröllchen, Bahnbreite 500 mm, Achsabstand 100 mm
EigenschaftenEigenschaften ändern
Achsabstand [mm]: 100, Fördergutlänge [mm]: 300 – 1000, Gewicht [kg]: 16.7
Gute Gründe, bei uns einzukaufen
- 3 Jahre Mindestgarantie
- 30 Tage Rückgaberecht
- Kostenloser Versand ab 300€
- Schnelle Lieferung
Wir helfen Ihnen gerne weiter
0800 531 49 49
Produktbeschreibung
Stabile Seitenprofile aus verzinktem Stahl, 20 x 60 x 20 mm. Kugelgelagerte Stahl- oder Kunststoffröllchen, Ø 48 mm. Versetzte Anordnung der Röllchen von Achse zu Achse bei gleicher Anzahl Röllchen / Achse.
Die Unterseite des Fördergutes muss eben, fest und glatt sein.
Statische Tragfähigkeit 200 kg pro Meter Bahnlänge bei 1 m Stützabstand.
Zusammenstellung
Benötigte Förderstrecke aus Einzelbahnstücken zusammenstellen. Bedarf an Geraden und Kurven festlegen. Bahnbreite nach der größten und Achsabstand nach der kleinsten Größe des Fördergutes bestimmen.
Bei Achsabstand 75 mm beträgt die Effektivlänge bei 1 m = 975 mm, bei 2 m = 1950 mm.
Bevorzugt stationär in geschlossenen, trockenen Räumen. Geräuscharmer Lauf.
Die Unterseite des Fördergutes muss eben, fest und glatt sein.
Statische Tragfähigkeit 200 kg pro Meter Bahnlänge bei 1 m Stützabstand.
Zusammenstellung
Benötigte Förderstrecke aus Einzelbahnstücken zusammenstellen. Bedarf an Geraden und Kurven festlegen. Bahnbreite nach der größten und Achsabstand nach der kleinsten Größe des Fördergutes bestimmen.
Bei Achsabstand 75 mm beträgt die Effektivlänge bei 1 m = 975 mm, bei 2 m = 1950 mm.
Bevorzugt stationär in geschlossenen, trockenen Räumen. Geräuscharmer Lauf.
Sonderausführungen, Kurven 45° und Durchgänge auf Anfrage.
Doppelständer und Seitenführungen finden Sie unter Kombinationen bzw. Zubehör.
- Das modulare System für zügigen Materialfluss
- Hochwertig verarbeitet
- Ideale Ergänzung im Fördersystem
Planungsservice
Technische Daten
| Anlieferung | montiert |
|---|---|
| Ausführung Rahmen | Stahl, verzinkt |
| Bahnbreite | 500 mm |
| Bauhöhe | 69 mm |
| Fördergutbreite | 150 – 600 mm |
| Gesamtbreite | 540 mm |
| Kurve | 90 ° |
| Kurveninnenradius | 800 mm |
| Produkttyp | Leicht-Röllchenbahnen |
| Röllchen-Material | Kunststoff |
| Röllchen-Anordnung | 5 : 5 |
| Rollendurchmesser | 48 mm |
| Tragfähigkeit bei 1 m Stützabstand | 200 kg |
| Bildanleitung | PDF anzeigen |
